この記事では、マイコンやICなどのデジタル部品を使わないで、アナログ部品だけです。
その中で、誰でも簡単に取り組めるLEDを取り上げました。
例えば、LEDを数個同時に点灯させたり、色の違うLEDを混ぜて点灯てみると、簡単にいきません。
その厄介さを自分でやって確かめてみようという内容です。
色の違うLEDを点灯させるのはどうすればいいでしょう

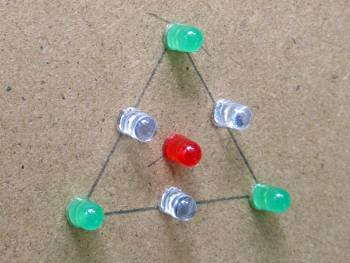

例えば、下のように、3色の色の違うLED7球を使った電飾をつくってみます。
これらを、全部同時に点灯するにはどうすればいいのでしょう。
さらにまた、順番に光らせるには、どうしたらいいのでしょう … などと、いろいろな点灯の仕方を考えていくと、まず、基本的なことを知らなければ前に進みません。
理詰めで回答を書いて、それをやってもいいでしょうが、頭の体操にはなりません。
ここでは、基礎的の実験をして、やり方をいろいろ考えていますが、正解は示しません。
ともかく、「何かやってみる」ということで結構楽しめると思っています。
電飾看板で使われるようなLEDの複雑な点灯は、デジタルICなどが主役です。
ですがここでは、アナログで、LEDを1つ点灯して、次に、2つ点灯してみます。
そして次に、色の違うLEDを同時に点灯させてみましょう … というような、あまり派手さのないことを、あえてやっていこうと思います。
これをやるには、最低限の部品や工具がないと始まりません。
このページでは、最低限必要な工具・部品の話です。
次のページでは、LEDを点灯させていますので、道具と部品がある方は、読み飛ばして問題ありません。
最初の第一歩は工具・部品集めから
道具類や部品は、最低限のものを最低価格で揃えることから
「工具はしっかりしたものを … 」と書いてある書籍も多いのです。
でも、興味が出て、余裕が出れば買いなおしすればいいので、最低限を揃えます。
下に紹介しているような、安価なものでも品質は確かです。 だから、購入しておいても無駄にはなりません。
購入先はAmazonと秋月電子
セット類の購入先はAmazonさんが、そのあとの追加部品は秋月電子さんがおすすめです。
このセット品を全部1から揃えても、約5000円でおつりが来ます。
ともかく、次のものを揃えて、家庭にあるものも使っていきます。

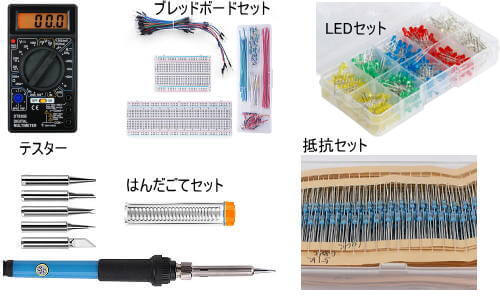

①テスター ②はんだごてセット ③ブレッドボードセット ④LED詰め合わせセット ⑤抵抗器セット を購入します。
そして、 ⑥5Vの電源 を自作します。
これだけで、数週間はLEDの電子工作を楽しめます
これらは、近くにあるホームセンターにもあるでしょう。 また、後で紹介する「秋月電子さんのサイト」でも入手できます。
しかし、Amazonサイトが品数が多いし、何よりも安いです。サイトを覗いてみましょう。
Made in China を嫌がる人もいるでしょう … しかし
でも最近は、ババをつかむこともなく、品質も問題ないです。
価格やリンクを示しておきます。
ともかく、サイフと相談して、自分の気に入るものを購入しましょう。上のようなセットではなく、バラで購入してもいいのですが、セットのほうが安いでしょう。
電子工作が気に入ると、いろいろな部品を購入していくことになります。
それは「秋月電子さんのページ」からの購入が便利です。
セット品は、なんといっても、Amazon が最強でしょう。
（注）価格調査はR7.9月。Amazon の内容や価格はたえず変動していますので、サイトを確認して購入ください。
① テスター
①→最安値帯のテスター650円…へのリンク

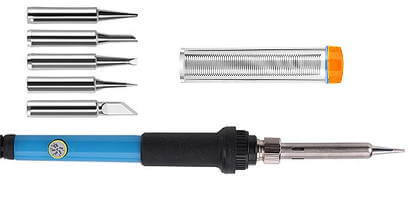

② はんだごてセット
②→はんだごてセット995円…へのリンク 温度調節できて先端が取り換えできるタイプが便利
③ブレッドボードセット
③→ブレッドボードとジャンパー線のセット1799円…へのリンク
④ 抵抗器セット
④→抵抗器セット570円…へのリンク 10Ω～1MΩ 1/4W 600個のセット
⑤ LEDのセット
⑤→5mmと3mmのledセット588円…へのリンク 3mmか5mmの砲弾型が安価で使いやすいでしょう
以上の最安値品の購入では、5000円あればおつりが来ます。（繰り返しますが、品ぞろえや価格はしばしば変動していますのでAmazonサイトで確認して購入ください）

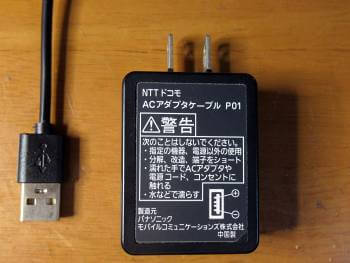

使用する電源は5v。 使っていないUSB電源を一部を加工して使います
電源は、新たに購入しません。
なぜなら、昔使っていたUSB電源の余ったものを使えばいいのです。
実は、趣味の電子工作では、5Vを使う電子工作の記事が多く、その点で有利です。
家電用の6.3Vや12VのACアダプターなどがたくさん家庭内に余っているかもしれません。 しかし、これらの多くは電圧が安定していません。
だから、これらを使うのは避けてUSB用を選びます。 電源容量は1Aもあれば充分です。

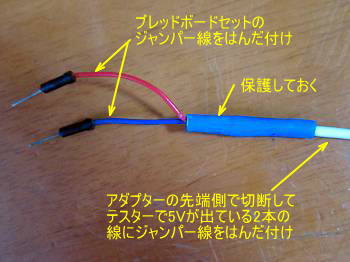

早速購入したはんだごてで、下のように、加工してください
加工の仕方は、スマホアダプターのコードの先端側を切って、被覆をはがします。
そして、4本の線のうちの電源供給用の2本にブレッドボードに差し込むための「ピン」をはんだ付けします。
この加工は、こちらの「hanako’s Papa」の記事も参考にするといいでしょう。
【参考】秋月電子さんのページにも目を通して、慣れておきましょう
秋月電子さんは、古くから、小口需要者向けに幅広い電子部品を販売されています。
そして、価格も手ごろで、送られてくる品物の分別もしっかりしていて、おすすめです。
それもあるので、最初から、HPを見る癖をつけておきましょう。
「秋月電子」で検索して、お気に入りに入れておきましょう。

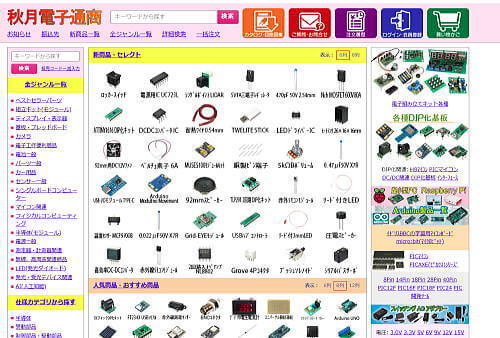

このようなトップページです。
さあ！ 工具＋部品＋電源 が準備できたら、次のページ（→こちら）に進んで実際に手を動かして始めていきましょう。
