スピーカマトリックス4chのいろいろな回路は、こちらのページに例を紹介しています。 もちろん、そのほかにも考えられますが、私が気に入った2種類の回路をスイッチで切り替えて聴くことができるようにスイッチボックスを自作しました。
下の回路を切り替えするのですが、どこでも入手できる2回路3接点のスイッチを2つ使っても可能なのですが、簡単確実に切り替えできるように、4回路3接点スイッチをつかって、ちょっと凝ったものにしましたので、参考になれば利用してください。（採用する回路によっては、別の方法を考えないといけませんが … ）
「自分の聴いていい音」は、（何度も書いているのですが）聴く設備や環境だけでなく、個人の好みやその日の気分で変わるので、ちょっとした変化ができれば楽しみかたが増えます。

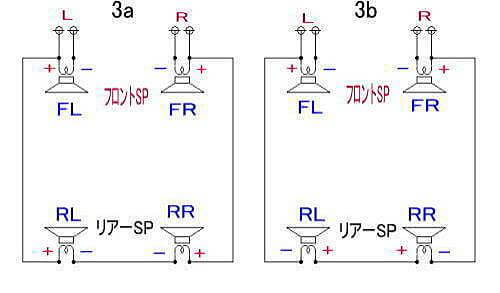

図では FL＝フロント側左、FR＝フロント側右、RL＝リアー側左、RR＝リアー側右 のスピーカーを示しています。
同じスピーカーでなくてもいいのですが、やはり、少なくとも、前2つと後2つのスピーカーは同質（同じ型番）にしておきましょう。

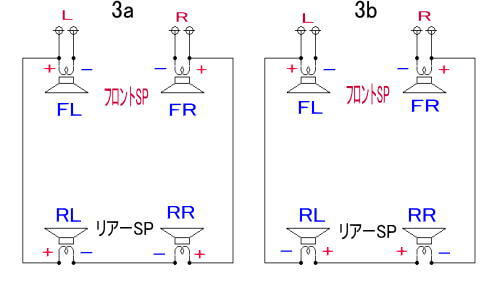

上の2種類は、リアー側のスピーカーの極性（プラスとマイナス）が入れ替わっている回路で、これらが私の気に入った回路だったので、この記事の内容になったのですが、採用する回路が違うと全く違う結線になるので、参考になる部分があれば利用ください。
ここでのポイントは4回路スイッチを使っているところです。
いろいろ聞いてから自分が好きな回路を選ぶのがいい

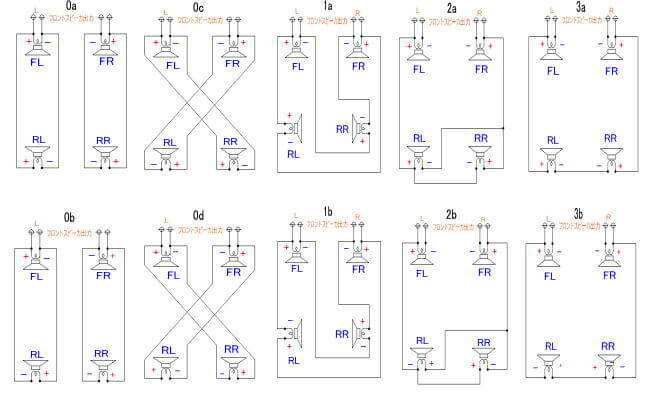

こちらの私の記事では、下のような10回路を紹介しています。 実際に聞き比べるとわかるのですが、（いい悪いは別にして）それぞれすべての音が違うので、自分が気に入ったものを選ぶといいでしょう。
私は、一番右の3a・3bを選びましたが、自分のリスニング環境で聴いて、気に入ったものを選ぶようにしたらいいでしょう。
図の下段の5つは、上段の回路のリヤスピーカーのプラスマイナスを変えているだけです。 それでも、全然違った感じの音になります。 ともかく、視聴して自分の好きな回路を選ぶといいでしょう。
好きな音が1つであれば、それを固定しておけばON-OFFスイッチだけでいいのですが、私はあえて感じの変わる２つの回路を切り替えて使いたいと思って、このスイッチボックスを作りました。
リアーの極性を逆にしただけで聞こえる音はかなり違います

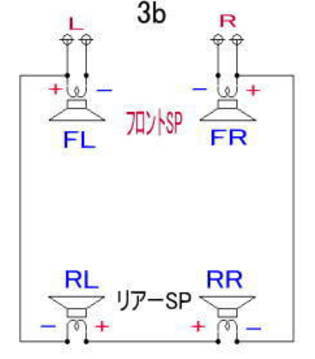

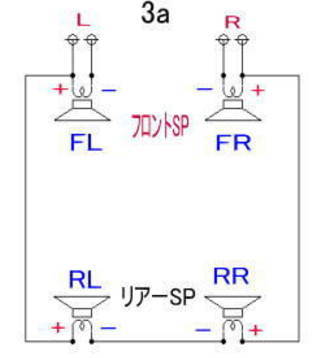

私の感じでは、「3a」は自然な残響が加わった感じで、「3b」はそれに少しサラウンド感が強くなる感じに聞こえます。 これは、聴く人によっても、聴く部屋の環境によっても、また、聴くソース（音楽）によっても違うはずです。
あくまで私感です。２回路を切り替えて聴きたかったし、そのたびに配線替えをするのも大変でしたから、簡単に切り替えられるように考えました。

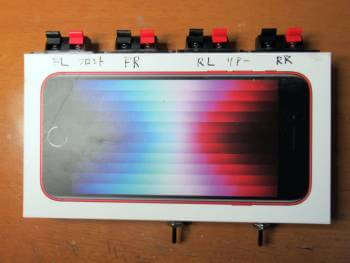

紙製の箱を利用したスイッチボックスを作りました

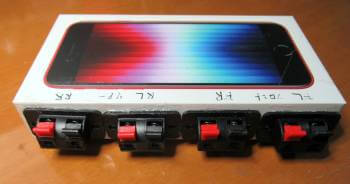

iPhoneSEを購入した時の紙箱がしっかりしているものだったので、これを利用して、スイッチ（ON-OFF用と切替用）とスピーカ端子（4個）を取り付けて配線しただけの簡単なものです。 ノイズ対策は何もしていないので、音楽を聴いている最中に切替操作をするとノイズが入るので、電源を切った状態で操作するのが無難でしょう。
紙箱といっても、しっかりしたもので、紙製なので加工も簡単です。
ここでは、４回路3接点のスイッチを利用しています。
一般的な2回路3接点のスイッチ２個を使っても切替はできるのですが、切り替え時に短絡させてしまったり、回路が開放になったりするのを避けるために、4回路3接点のスイッチを使いました。
4回路スイッチは、すこし特殊ですが、下に案内しているように、Amazonでたくさん販売されています。

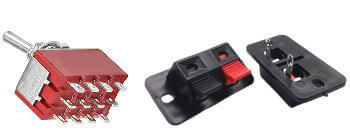

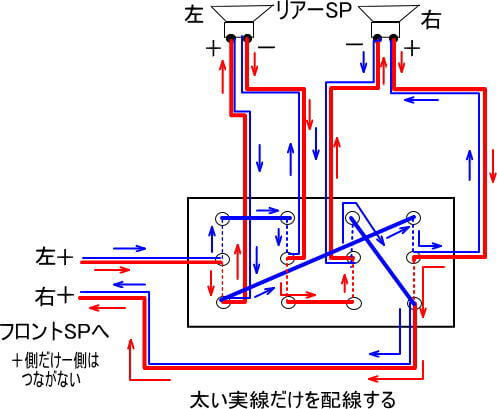

4回路3接点のこのトグルスイッチは12個の接点があり、倒した側のどちらかがONになるタイプのものです。

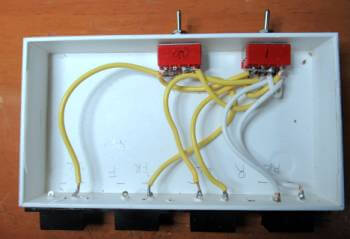

これを使ってワンタッチで一気に切り替えるのですが、一筆書きの要領になるようにして短絡を防いで切り替えられるようにしています。
写真の左側スイッチはリアーをON-OFFするためのスイッチで、見映えを考えて同じスイッチを使っていますが、これは安価な1回路2接点の「普通のON-OFFスイッチ」でも問題ありません。
いくら一瞬で切り替えられるといっても、スピーカにはコイルがあり、ON-OFF時にはノイズの発生や高電圧の懸念があります。 私は、音楽を聴いているときは切替を避けるようにして、特にノイズ対策などはしていません。
Amazonのページで見ると、4回路3接点スイッチで中立でOFFになる「ON-OFF-ON」タイプもあるので、これを使うとスイッチ1つで済みますね。
スイッチとSP端子の部品代は計1000円以下ですから、Amazonを参考に、気に入るものを探すといいでしょう。
私の購入した部品例
→ 各種トグルスイッチ（Amazonのページ）
→ 各種スピーカーターミナル（Amazonのページ）
作り方はとくに説明するほどのものではなく、紙製なので加工は簡単です。
穴あけドリルやカッターナイフで加工をして、ゼリータイプの瞬間接着剤を使って端子を固定しました。 ビスなどを使わず、万力で半日固定したところ、しっかりしたものができました。
スピーカーマトリクス4chは気の張らないサラウンド感がいい

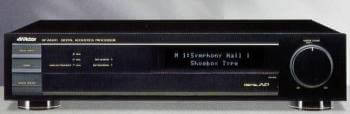

このスピーカーマトリクス4chに替えるまでは、下のアコースティックプロセッサーXP-A1000という機器を使って、永年、音楽に合わせて気に入った残響にして聴いていたのですが、実際のところは、音の良しあしを主に決めるのはCDの録音の仕方やCDの「でき」に左右されるので、極端に言えば、CDごとに印象が変わる問題は避けられません。
それもあって、通常は、リヤーから音を出さずに、フロントスピーカだけで聴くことが多かったのですが、このスピーカーマトリクス4chにしてからは、リヤーから出る音は小さく、自然なサラウンド感はそんなにCDを選ばないので、上の切り替えスイッチを使って聴くようになってからは、この残響付加機器はお蔵入りになりました。
音楽を聴くと気持ちが和らぎますが、音の違和感や雑念が入ると逆効果になるので、「気にならない」「肩の凝らない」スピーカーマトリックスはいい感じです。
ある程度時間をかけて、自分で選んだ回路が見つかれば、心地よく音楽を楽しめるでしょう。
以上、お役に立てるところがあれば参考にしてください。
